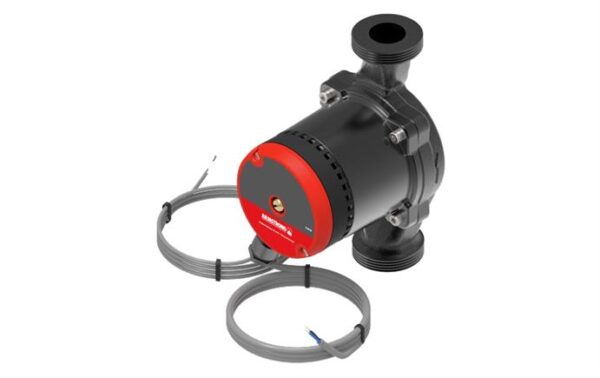

POMPA ARMSTRONG HEP PWM 25-7.0 E180 CLASA DE ENERGIE A

Descriere

Date tehnice

Debit: până la 3,2 m3/h

Înălţime de transport: 4 m / 6 m

Interval de reglare: 4-23 W / 4-50 W

Temperatura agentului: +2ºC – +110ºC

Lungime de montare: 130 şi 180 mm

Racord filetat: 1”, 1 ½” şi 2”

Clasa de protecţie: IP 42

Clasa de izolare: F

Presiuine nominală: PN 10

Reglare: Δpc + Δpv + const. P

EEI: ≤ 0.20 HEP Optimo Solar XX-4.0 GXXX

≤ 0.23 HEP Optimo Solar XX-6.0 GXXX

Caracteristici de produs

• pornire, reglare manuală

• functionare uniformă

• consum foarte redus de energie

electrică

• regim integrat de noapte

• ventil de dezaerare

• afişaj LED

• utilizare uşoară

• cutie de racord axial cu dimensiuni

reduse

• reglare automată în funcţie de presiune

• carcasa pompei cu strat de vopseaa

KTL

• cablu premontat dreptunghiular cu

posibilitate de înşurubare

• construcţie compactă

Utilizare

Pompele HEP Optimo Solar de înaltă eficienţă cu rotor umed, reglare electronică, afişaj

LED şi tehnologie magnetică permanentă, au fost proiectate pentru utilizarea în sisteme

solare cu debit variabil sau constant. Carcasa de pompă KTL este inoxidabilă.

Modul Δp

La supapele termostatice închizibile din sistemele de încălzire disponibile cu tuburi de

încălzire de intrare lungi (circuit de radiator) se realizează scăderea debitului, care are

ca şi rezultat o rezistență la frecare redusă în ţeava de încălzire de intrare, care solicită

de la pompa de circulație o înălțime de transport mai redusă. La astfel de sisteme de

încălzire constituie soluţia cea mai corespunzătoare utilizarea regimului de presiune

proporţională PP ( ) pentru ca pompa să aibă posibilitatea să îşi reducă presiunea

proprie.

Dacă la sistemul de încălzire conducta principală de intrare nu este necesar să se ia

în considerare, deoarece acesta este prea scurt sau dispune de pompă proprie (ca

pompă de circulație a sistemelor de încălzire prin pardoseală integrate sau sisteme solare),

cel mai corespunzător este dacă este setat modul de presiune constant CP ( ).La

astfel de sisteme de încălzire, este important să fie întotdeauna o presiune constantă

în radiatoare sau în circuite de încălzire prin pardoseală, deaoarece nu este luat în considerare

pierderea de presiune care rezultă în conducta principală şi toţi consmatorii

sunt conectaţi în paralel, care nu afectează pierderea maximă de presiune.

Domenii principale de utilizare

• sisteme solare

Materiale

Piesa Material Numărul materialului

Carcasa pompei Fontă 0.6020

Roată de rulare Poliamidă (PA-GF 35)

Axă Ceramică

Rulment Ceramică

Placă de rulment Inox 1.4301

Tub intrefier Inox 1.4301

Agenţi transportaţi

• apă de încălzire conform VDI 2035

• lichide curate neexplozive si neagresive, fără suspensii sau solide

• lichid cu viscozitate de max. 10 mm²/s

• de la un conţinut de glicol de 20% datele vor fi revizuite

Interval de temperatură

Temperatura mediului înconjurător: 0ºC – +40ºC

Categoria de temperatură: TF 110

Temperatura agentului: +2ºC – +110ºC

Temperatura mediului

Pentru împiedicarea formării condensului în cutia de racord şi în stator temperatura

agentului trebuie să fi e egală sau mai înaltă decât temperatura mediului înconjurător.

Temperatura mediului Temperatura agentului, min. Temperatura agentului, max.

0 2 110

10 10 110

20 20 110

30 30 95

35 35 90

40 40 70

Protecţia motorului

Protecția externă a motorului nu este necesar.

Regim integrat de noapte

Dacă a fost activat regimul automat de noapte, pompa de circulaţie va schimba din

regimul normal în regimul redus (curba de variaţie „MIN”). Cu ajutorul senzorului de

temperatură recunoaşte temperatura de înaintare şi pompa va reacţiona conform

acestuia. Pentru acesta pompa trebuie montată în circuitul de înaintare.

Presiune minimă de alimentare

Presiunea minimă de alimentare este indicată în tabelul de mai jos.

Temperatura agentului < 75 °C > 90 °C

Presiune min. de alimentare 0.05 bar 0.28 bar

Nivelul presiunii acustice

Nivelul presiunii acustice este < 45 dB (A).

Selectarea curbei de control

Cu potenţiometrul de pe șasiul conector axial se pot seta 3 moduri diferite de control.

Puteţi alege treptat între valorile setărilor presiune proporțională ( ), viteză

constantă ( ) și presiune constantă ( ). La rotirea potenţiometrului afişajul arată

prima dată regimul de uzină (PP, SC, CP), după care înălţimea de transport în metrii

[m]. In cazul setării de fabrică potenţiometrul se află în modul PP.

Parametri tehnici
